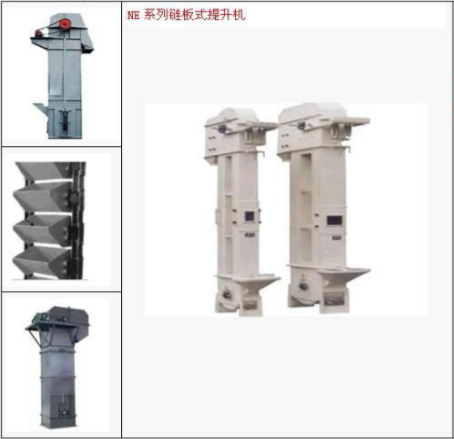

一、NE系列链板式提升机产品概述

      NE系列链板式提升机是一种板式链斗式重力诱导卸料提升设备。适用于粉状、颗粒状、小块抛光或非抛光材料的垂直输送。如生料、水泥、煤、石灰石、干粘土、熟料等。NE型板式链斗式提升机是引进国外技术开发的一种新型提升产品。NE系列板式链斗式提升机以其节能、效率的特点在各个工业地区得到了普遍的应用。

      NE系列链板式提升机正在逐步取代HL链斗式提升机。NE系列链板式提升机是一种进料式提升机。物料流入漏斗，由板链提升至顶部。物质在重力作用下自行排出。主要技术参数符合机械部标准（JB3926-85）。NE系列链板式提升机采用自流装卸和重力卸料。链条是由优良合金钢制成的强度很高的板链，耐磨稳定。传动部分采用硬齿面减速器。该起重机适用于中型、大型和精密物体。材料（如石灰石、水泥熟料、石膏、块煤）的垂直运输应控制在250℃以下。

      二、NE系列链板式提升机的工作原理

      NE系列链板式提升机是一种进料系统。进入漏斗的物料由板链提升至顶部，在物料重力作用下自行排出。本系列起重仪表格多（NE15-NE800共11种）起重量大，生产能耗高，能耗较低。本机采用全封闭链条，链条速度低，基本无回收现象，无功功率大。低损耗、低噪音、长寿命。

      三、NE系列链板式提升机产品特点

      1.密封性好，金污染少。

      2.操作维护方便，易损件少。

      3.使用成本低，由于节能、维修少，使用成本很低。

      4.运行稳定，设计新颖，保障整机运行的稳定性，密封性好。减少环境污染。

      5.结构港口模型精度高。外壳经折叠、压制、焊接后，刚性好，外观美观。

      6.与其他起重量相同的启闭机相比，该启闭机的机械尺寸较小。

      7.输送能力大。该系列提升机有NE15-NE800以上规格。提升范围为15-800m3/h。

      8.操作简单，维修少，易损件少。输送链为套筒子链，导向式卸料，用于多种粉状、块状物粒的垂直提升。

      四、NE系列链板式提升机主要结构

      NE系列链板式提升机由运行部件、传动装置、上装置、中壳体和下装置组成。

操作部件-由漏斗和板链组成，NE30和单列链用于NE50-NE800，双列链用于NE30。

      驱动装置——由多种驱动组合驱动（取决于用户的实际需求）。驾驶台设有检修架和栏杆。有两种衣服，左边的和右边的。

      上部装置——配有轨道（双排链）、逆止器、卸料口，并配有防回收橡胶板。

      中间部分-中间部分配有轨道（双链），以防止链条摆动。

      底部装置-安装自动张紧装置。

      五、NE系列链板式提升机主要工作部件特点

      1.上装置：设有轨道（双排轨道），防止链条摆动、倒挡，防止料斗转动，物料堵塞下壳，卸料口设有橡胶板防止退料。

      2.中间段：部分中间段设有轨道（双排段），防止链条摆动，部分中间段设有检修门进行检修。

      3.下装置：安装张紧装置，NE15-NE50用弹簧张紧，NE100-NE800用锤箱张紧。

      4.上、下链轮为ZG310-570。整体调质，HB229-269齿面淬火HRC40-48。

      5.板链：链板采用45 hrc36~42。

      a.采用的板链具有较高的剪切强度、疲劳强度和耐磨性，故障率低，使用寿命较长；

      b.链条速度低（0.5 m/s）；

      c.大容量漏斗，斗距小，驱动功率低，输送能力大。很适合起重和破碎碎石灰石和水泥熟料（>NE50）。

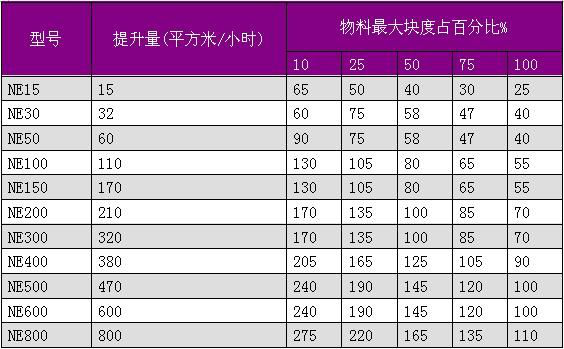

      六、NE系列链板式提升机技术参数表
